機械式拉力表30-160kn 無須充電油

分類：拉力計, 測力計, 機械式拉力計, 產品中心, 成功案例, 指針測力計時間：2019-04-10

機械式拉力表30-160kn 無須充電油田專用

FA系列機械式拉力表:

測力范圍：30–160千牛頓。可供石油鉆井、修井、礦業勘探指示鉆桿懸重；可供江河運輸、海洋捕撈和各種錨鏈的拉力測量；可供電力行業高壓線布線時拉力測量；可供工程建筑、皮帶運輸機的引力測量；可供各種安全裝備的抗拉力實驗。可以測量在靜力載荷和動力載荷下牽引阻力的瞬時值，表盤上紅針指示測量過程中的大拉力值。

拉力表在各大油田被廣泛采用，在較淺地層鉆井中，可防止卡鉆及鉆頭損壞。特別在修井作業中通過拉力表把井下鉆柱懸重，上提被卡管柱時上提拉力在表盤上讀取拉力值，來了解井下重力變化情況，可防止井管拔脫和井架超載造成事故。

我們還開發了拉力表專用安裝機構，系列安裝接件和拉力表配合使用。

技術參數：

1. 拉力表精確度等級為2.0

2.拉力表測量范圍為30-160kn

3.拉力表的靈敏度小于或等于滿量程載荷的0.5%

4.拉力表的過載能力為允許載荷超出大測值50%

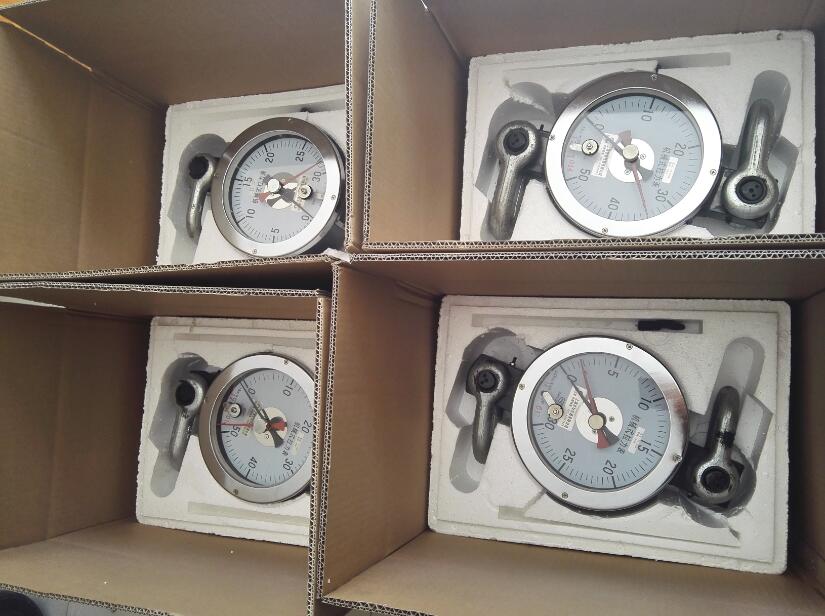

此型號拉力表凈重21公斤，表盤直徑280毫米，兩只拉環展開后大安裝長度約650毫米，發貨采用內塑盒外紙箱包裝。

機械式拉力表30-160kn具有使用方便、讀數清晰、性能穩定、安全可靠、價格低廉等優點，在國內各大油田及其他行業有廣泛的應用。

產品可供江河運輸、海洋捕撈的拉力測量；可供撈海帶及其他海產品時重量計量；可供各種機械設備的牽引力測量；可供電力行業高壓線布線的拉力計量；可供工程建筑、皮帶運輸機的引力測量；可供各種安全裝備的抗拉力測量?？梢詼y量在靜力載荷和動力載荷下牽引阻力的瞬時值，表盤上紅針可以讀取在測量過程中的大拉力值。

技術參數

1.精確度等級為2.0。

2.測量范圍為0–50kN。

3.靈敏度小于或等于滿量程載荷的0.5%

4.過載能力為允許載荷超出大測值50%

該產品具有使用方便、讀數清晰、性能穩定、安全可靠、價格低廉等優點，在國內各行業都有應用。

二、結構及工作原理

1、結構分三部分：連接件部分、放大裝置部分、顯示部分。

2、工作原理

當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。

機械式拉力表30-160kn 無須充電油田專用規格型:

拉力計型號	測量范圍（kN）	外形尺寸（mm）			重量（Kg）
		A	B（Ф）	C
FX-10kN	0-10	620	225	160	16
FX-30kN	0-30
FX-50kN	0-50
FX-80kN	0-80	620	225	160	16.5
FX-120kN	0-120	650	225	160	20
FX-200kN	0-200
FX-C-80	0-80	650	280	160	17.5
FX-C-120	0-120	650	280	160	20
FX-C-160	0-160
FX-CY-80	0-80	650	280	160	17.5
FX-CY-120	0-120	650	280	160	20
FX-CY-160	0-160
